Pinta-asennukset
1 työ
Tekijä: Juha Riihiaho
Työ: kosteatila
 |
| 1 työn moniviivainen |
 |
| kuva kytkimestä ja kuvasta näkee vähän johdotusta mutta ei tarpeeksi hyvin. |
 |
| tässä kuvassa mmj kaapelilla on vähän huono kulma koska kaapeli on liian lyhyt. |
 |
| kuvassa näkyy kuinka pitkät johdot pitäisi olla rasian sisällä. |
 |
| kuvassa on valmis katkaisia |
 |
| kuvassa näkyy valmiit asennukset |
2 työ
 |
| Tekijä: Juha Riihiaho Työ 2: Sekakytkentä |
 |
| Kuva moniviivaisesta |
 |
| kuvassa näkyy 6 kytkimen kytkentä |
 |
| kuva kytkentä rasioista ja niiden johdotuksista |
 |

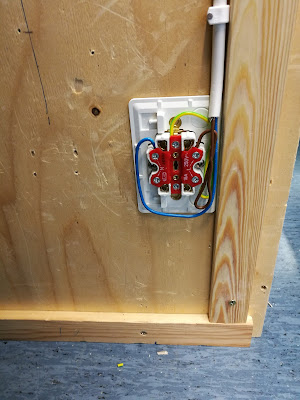

| pistorasian johdotus |
 |
| Kuva molemmista pistorasioista |
 |
| jakorasian johdotukset |
 |
| jakorasian johdotukset |
 |
| jakorasia kannen kanssa |
 |
| pistorasiat |
 |
| pistorasia |
 |
| 1 ja 2 työn mittaukset |
Työ 3
 |
| Tekijä: Juha Riihiaho Työ: Ruotsalainen kytkentä |
 |
| 3 työn moniviivainen |
 |
| pistorasian johdotukset |
 |
| Toisen Pistorasian johdotukset |
 |
| Jakorasian johdotukset |
 |
| Toisen jakorasian johdotukset |
 |
| 6 kytkimen johdotus |
 |
| toisen 6 kytkimen johdotus |
 |
| valmis pistorasia ja 6 kytkin |
 |
| valmiit jakorasiat ja lamput |
 |
| 3 työn mittaukset
Osa kuvista ovat ottaneet Ville ja Waltter
|
